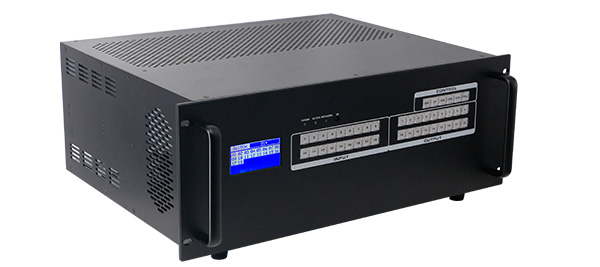

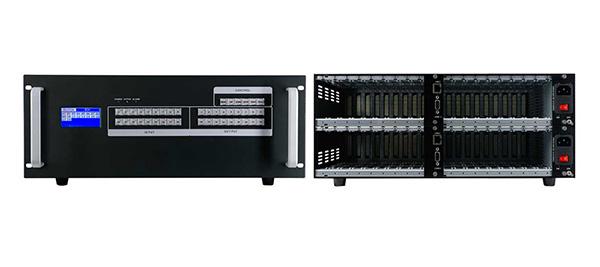

單卡單路18X18高清混合矩陣
產品簡介
插卡式音視頻高清混合矩陣是最新推出的一款迷你多功能混合矩陣，采用模塊化的設計 理念，增加音頻的解析，傳輸，分配，切換功能，采用按鍵式管理的設計理念，本矩陣一共 有3款產品，9進9出，18進18出，36進36出。所有信號輸入輸出卡均采用單卡單路的方式， 最大限度的給予了用戶配置的靈活性，單卡可實現CVBS/YPbPr/VGA/HDMI/DVI五類信號的任 意轉換，切換，傳輸功能，配備信號分辨率調節，信號類型選擇調節功能，支持4K 、EDID、 HDCP是自動適應調節和解析，支持無縫快速切換功能，強大的性價比，更加體現了它的價 值。本矩陣采用了雙控制系統設計，可以接入兩套不同的控制系統，同時采用了電磁防護設 計，可以有效的屏蔽掉來自周邊環境的電磁干擾，從而使設備穩定的運行。
本矩陣單通道交換信號速率高達12.5Gbps，主板交換能力采用四核四鏈路處理技術，核 心交換能力可達速率32Gbps 。數字信號運用無壓縮的傳輸方式，保證圖像信號的高保真輸 出； 獨特的信號鏈路屏蔽設計技術保證信號的完整性； 內部核心數字開關具有超強的抗干擾 能力及長期連續工作的高穩定性； 運用先進的高級算法，保證命令的高效實時性； 可選擇 CVBS/YPbPr/VGA/HDMI/DVI/SD/HD/3G-SDI/HDBaseT/Fiber等信號作為輸入或輸出,完成大路數 信號的配置規模，靈活的插卡式、模塊化結構; 采用獨特的處理方式，大大提高設備的切換 速度，實現指令之間不需等待的快速控制，實現無縫快速切換功能； 整套設計理念完美解決 視頻系統中信號源過多和數模信號并存的兼容難題，并可以最大程度的節省成本，利于系統 升級、擴容及維護； 過壓保護和ESD防靜電技術等多重保護措施，保證設備免收外部沖擊； 具備掉電狀態存儲保護、開機自動恢復記憶的功能； 同時本矩陣具有強大的網絡傳輸和網絡 管理能力。支持7*24小時不間斷運行； 具備雙網絡及 RS232通訊接口備份控制，可以方便與 個人電腦、中央控制系統等各種遠端控制設備配合使用。
本矩陣支持簡單中央控制功能，可以通過簡單的配置實現控制周邊設備，比如投影機的 開關，攝像頭預置位的調取等。

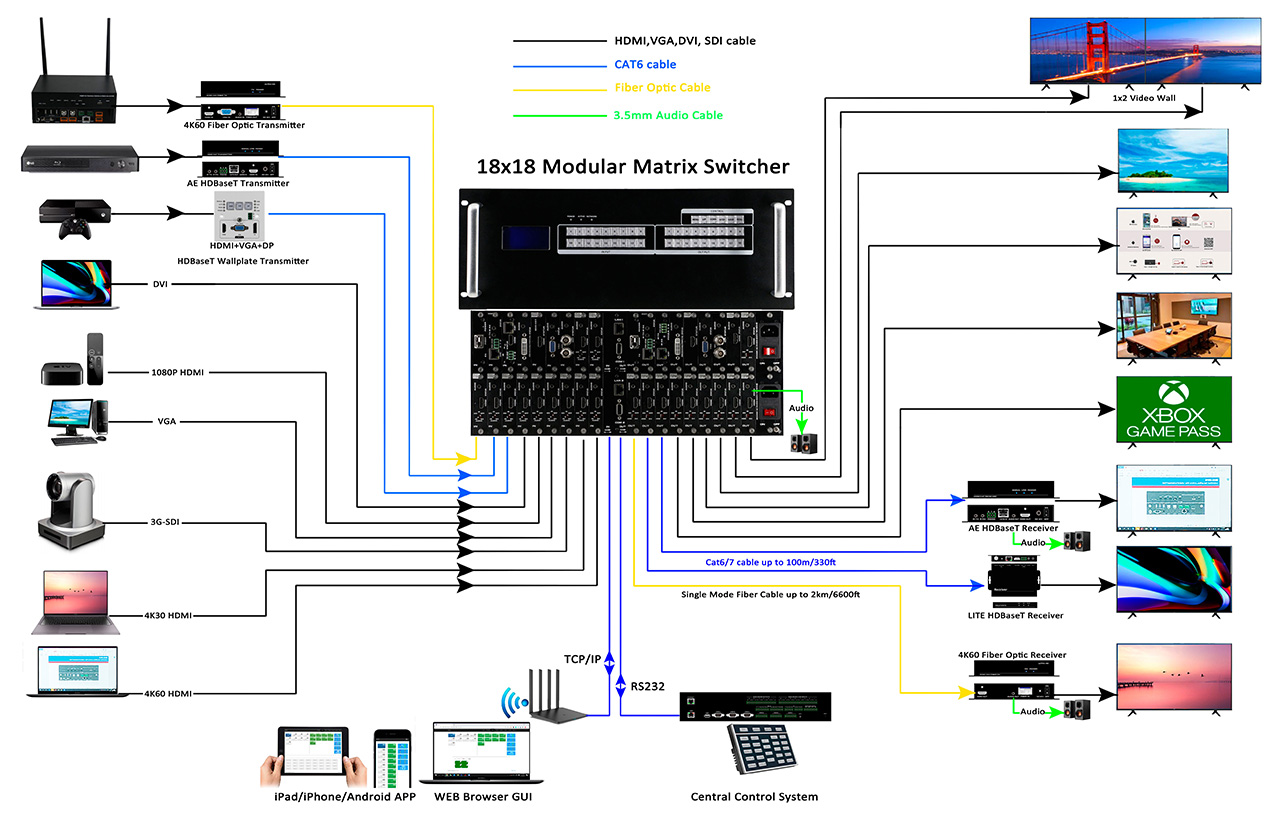

本矩陣主要應用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教 學、指揮控制中心等場所。
產品特性
?模塊化設計，設備采用單卡單路設計，可支持CVBS/VGA/YPBPR/DVI/HDMI/HDSDI/3GSDI/ HDBaseT/Fiber信號的混合輸入和混合輸出（其中VGA/YPBPR/CVBS采用DVI- I接口加轉接頭 的方式） ；
?支持各種信號的快速無縫切換；
?強大信號交換處理能力，采用四核四鏈路核心芯片可達32 Gbps處理速率； 廣電專業帶 燈按鍵設計，可對產品進行切換、設置等功能；
?支持EDID的自動讀取，支持HDCP解析；
?支持各種視頻信號的立體聲音頻的解析，分配，切換；
?支持4K60,HDMI2.0 444數字高清視頻信號的傳輸切換；
?3D圖像倍頻修復、臨近像素復讀處理和3D去除隔行處理功能進行圖像修復功能；
?支持降升頻處理、臨近像素修復處理和模糊處理實現圖像降頻處理功能；
?支持雙網絡，雙控制備份功能，實現大規模集成化網絡管理功能；
?視頻信號接口卡支持即插即用功能；
?支持?jǐn)嚯妶鼍白詣哟鎯ΡＷo(hù)、開機自動恢復記憶功能；
?支持HDBaseT高清視頻信號的網絡轉換和傳輸功能，傳輸距離為70/100米，網絡輸入 輸出傳輸帶寬速率高達10 Gbps；
?支持光纖傳輸距離可從2000米~10公里；
?內置強大WEB服務器，可實現網絡遠程管理控制；
?支持強大的網絡集中控制功能，單一控制界面可以控制高達254臺設備；
?支持簡單網路中控功能，可以通過Web或者APP實現對外圍設備的控制；
?支持過壓、過流、過熱和過載保護，降低設備被損壞的概率；
?支持IR紅外控制
技術參數
|
規格 |
18進18出 |
|
描述 |
迷你型18路插卡式萬能混合矩陣 |
|

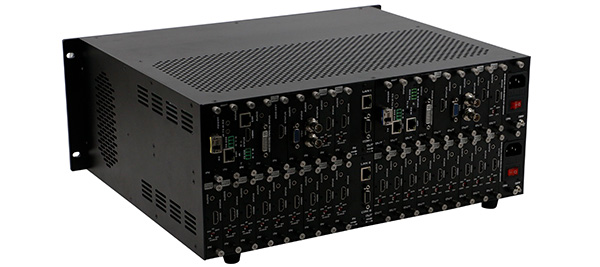

插槽 |
18路卡槽，單卡單路 |
|
輸入板 |
單接口板卡，支持HDMI 、DVI 、3GSDI 、VGA 、YPBPR 、CVBS 、網絡、光纖輸入 |
|
輸出板 |
單接口板卡，支持HDMI 、DVI 、3GSDI 、VGA 、YPBPR 、CVBS 、網絡、光纖輸出 |
|
協議 |
支持HDMI2.0和DVI1.0協議，支持HDCP2.2協議和EDID功能 |
|
色彩空間 |
支持RGB444 、YUV444 、YUV422色彩空間，支持x.v.Color擴展色域標準 |
|
分辨率 |
640×480--- 1920×1200@60Hz （VESA標準） ，480i---4K60Hz （ HDTV標準） |
|
數據速率 |
12.5Gbps |
|
傳輸距離 |
70m（六類網線） 、300m（多模光纖） 、2Km（單模光纖） 、25米（數字線纜） 30米（模擬 線纜） |
|
控制方式 |
廣電級切換按鍵，雙RS232+LAN等控制方式 |
|
尺寸mm |
482*390*178 （4U） |
|
重量 |
12.5KG（不插板卡） |
|
功耗 |
21W（不插板卡） |
|
電源 |
AC 180V-240V 50/60HZ電源輸入，1800/3600采用雙電源 |
|
工作溫度 |
- 10℃ - 50℃ |
|
儲存溫度 |
-25℃ - 55℃ |
